・製品システムの構築にコストダウンで貢献
・外来サージ吸収に優れたバリスタを内蔵
・LED表示により動作の視認性が容易
・入力-出力間は4000 Vの高絶縁耐電圧構造
・出力側の端子カバーを標準装備(入力側は別売)
・形名
・外形寸法図
・仕様 |
|
|
SA-5
|
□□- |
□ |
|
| 最大許容負荷電流 |
15 |
|
15 A |
| 25 |
|
25 A |
| 40 |
|
40 A |
| 制御方式 |
Z |
ゼロボルトスイッチング方式 |
|
最大10台の密着取り付けが可能です。 |
|
|
| |
SA-515-Z, SA-525-Z, SA-540-Z |
| |
|
| |
|
| |
放熱器AQP813(SA-515-Z, SA-525-Z用)(別売品) |
| |
 |
| |
|
| |
放熱器AQP815(SA-540-Z用)(別売品) |
| |
 |
| |
|
| |
端子カバー(TC-SA5)(別売品) |
| |
 |
|
|
| 定格 |
定 格
(周囲温度 20 ) |
|
項 目
|
SA-515-Z
|
SA-525-Z
|
SA-540-Z
|
| 入力側 |
操作電圧 |
4～32 V DC
|
| 入力電流 |
20 mA以下
|
| 復帰電圧 |
1 V以上
|
| 出力側 |
最大許容負荷電流 |
15 A
|
25 A
|
40 A
|
| 負荷電圧 |
75～250 V AC 45～65 Hz
|
| サージオン電流(*1) |
150 A
|
250 A
|
400 A
|
| 開路時漏れ電流 |
10 mA以下(60 Hz)
|
| 閉路時電圧降下 |
1.6 V以下(最大負荷通電時)
|
| 最小負荷電流(*2) |
100 mA
|
(*1): 60 Hz 1サイクル
(*2): 負荷電流が規格以下の場合，負荷電流が100 mA以上になるようにダミー抵抗を使用してください。 |
| 性 能 |
|
項 目
|
SA-515-Z
|
SA-525-Z
|
SA-540-Z
|
備 考
|
| 耐電圧 |
入力-出力間: 4000 V AC
入力-ケース間: 2500 V AC
|
1分間
|
| 使用周囲温度 |
-20～80 |
低温で氷結，結露しないこと
|
| 保存温度 |
-20～85 |
|

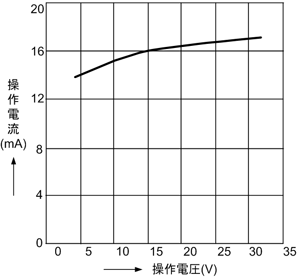

| 操作電圧-操作電流特性 |
 |
|
|

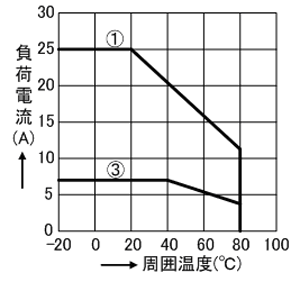

| 周囲温度と負荷電流 |

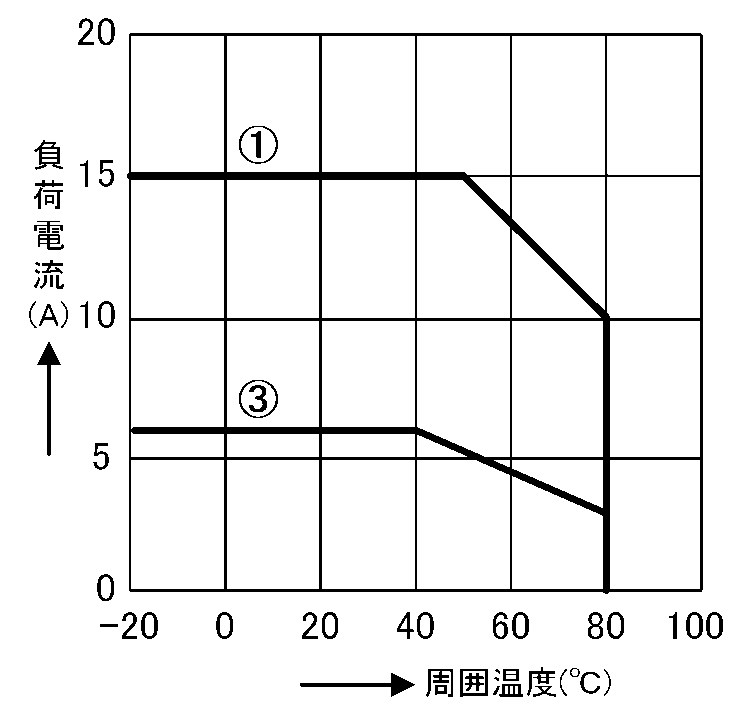

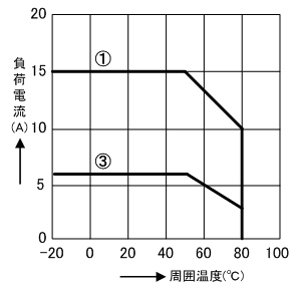

| SA-515-Z |
 |
| SA-525-Z |
 |

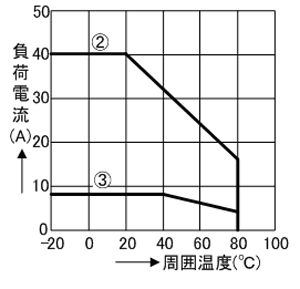

| SA-540-Z |
 |
① AQP813形放熱器に取り付け使用した場合
② AQP815形放熱器に取り付け使用した場合
③ 放熱器無しの場合
周囲温度に対しては，上記の軽減曲線内で使用してください。 |
|
|
| その他 |
| 制御方式 |
ゼロボルトスイッチング方式 |
| 質 量 |
約70 g |
| 付属品 |
取扱説明書 1部 |
| 別売品 |

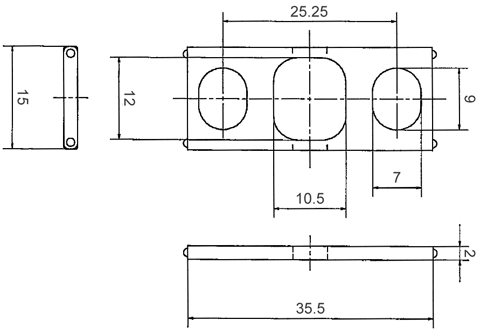

| 端子カバー |
TC-SA5 |

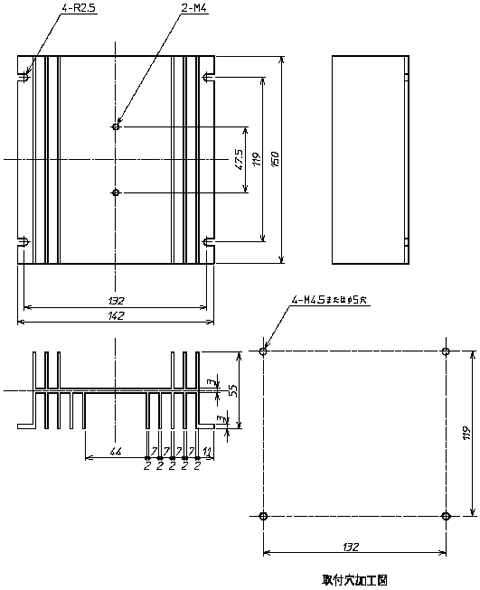

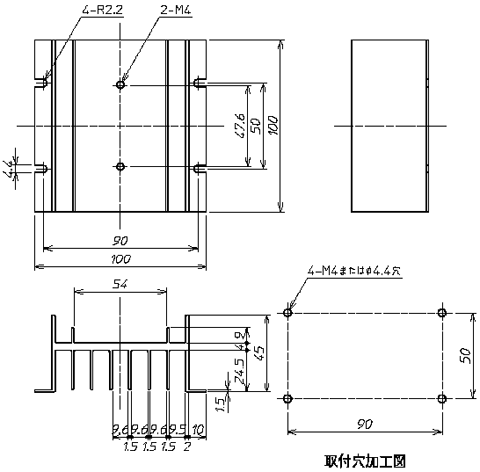

| 放熱器 |

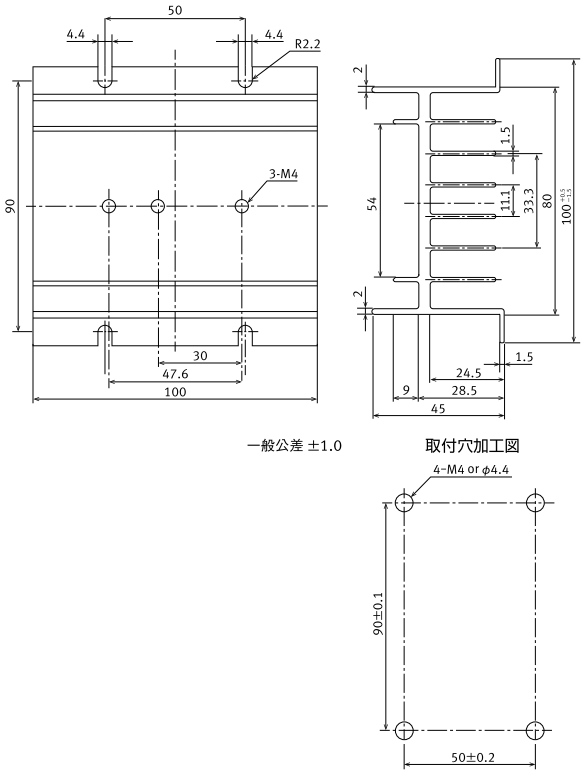

AQP813(SA-515-Z, SA-525-Z用) |

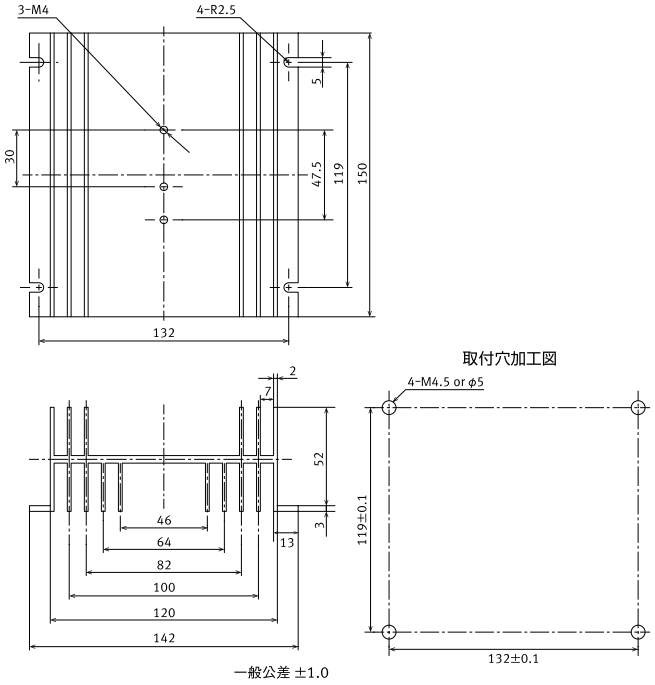

| AQP815(SA-540-Z用) |
|
|
|
|
