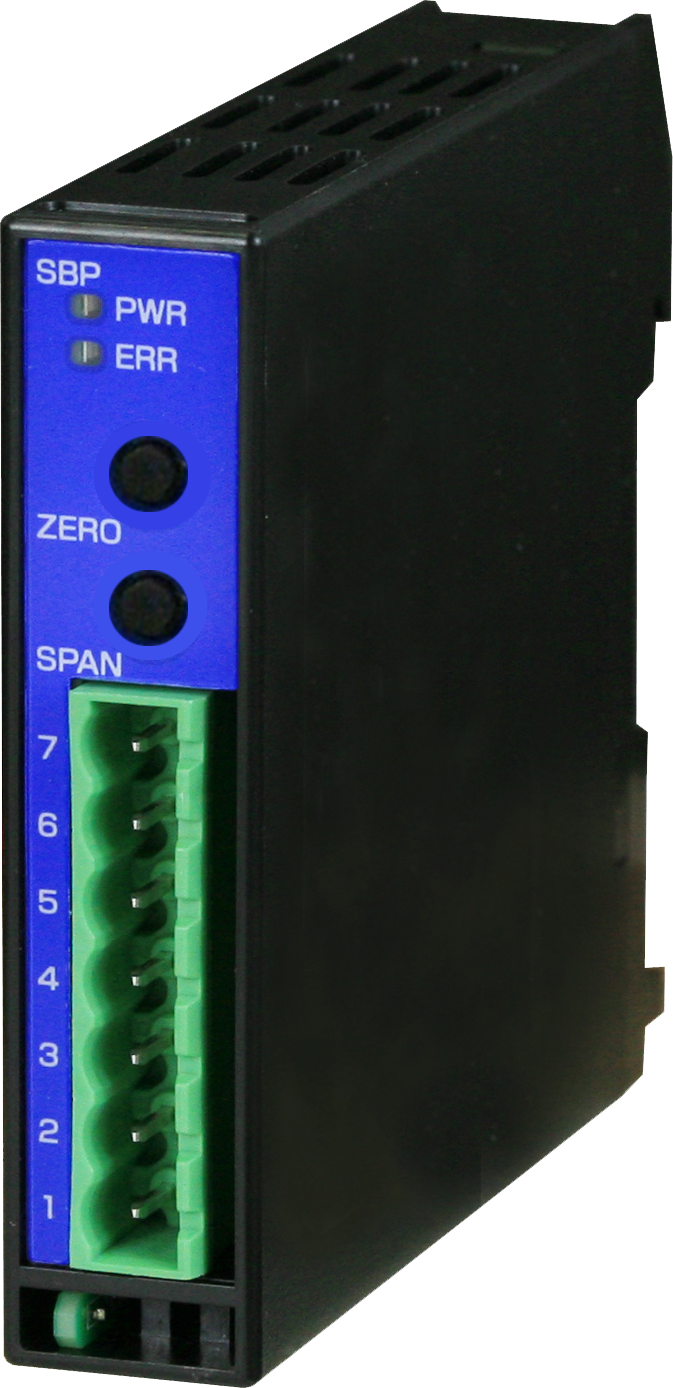

SBP

SBシリーズ

形名

ご注文方法

仕様

環境仕様

端子配列

外形寸法図

形名

SBP––シリーズ名：SBシリーズ(W17.5×H75×D85mm)
入力種類Pポテンショメータ
入 力01100Ω～10kΩ
出力014～20mA DC
020～20mA DC
030～12mA DC
040～10mA DC
050～1V DC
060～5V DC
071～5V DC
080～10V DC
電源電圧0100～240V AC
124 V DC

ご注文方法

形名と入力レンジをご指定ください。 例: SBP-0101-0

仕様

入力

全抵抗値100Ω～10kΩ基準電圧: 1.0V DC最小スパン : 全抵抗値の50%以上
基準電圧1.0V DC
最小スパン全抵抗値の50%以上

出力

出力レンジの下限値が0 のレンジは，出力量がマイナス 表示であっても出力はマイナス値にはなりません。

直流電圧出力レンジ許容負荷抵抗
0〜1V DC100Ω以上
0〜5V DC500Ω以上
1V〜5V DC500Ω以上
0～10V DC1Ω以上

出力

直流電圧出力レンジ許容負荷抵抗
0〜1V DC100Ω以上
0〜5V DC500Ω以上
1V〜5V DC500Ω以上
0～10V DC1Ω以上

性能

基準精度±0.2%以内
応答時間1 秒 (0→90%) (平均0.5 秒)
温度係数±0.015%/℃
絶縁抵抗入力－出力－電源間
500V DC 10MΩ以上
耐電圧入力－出力－電源間
2.0kV AC 1 分間
アイソレーション3 ポート絶縁(入力-出力-電源間)

機器仕様

ケース難燃性樹脂 色 ライトグレー
パネルポリカーボネート
スプリング式プラグポリアミド 色 緑
調整前面ポテンショメータ
ゼロ調整 : 入力ポテンショメータを任意の位置においてゼロ調整ボタ
               ンを2 秒間押し続 けると自動的にゼロ位置を登録する。
スパン調整: 入力ポテンショメータをゼロ調整位置よりMAX.方向の任
                 意の位置においてスパン調整ボタンを2秒間押し続けると
                 自動的にスパン位置を登録する。
表示PWR ランプ 緑色
電源投入時点灯
不揮発性メモリ異常時約 0.5 秒周期で点滅

ERR ランプ 赤色
入力が 110%以上の時約 0.25 秒周期で点滅
入力が-10%以下の時約 0.5 秒周期で点滅
出力状態選択ディップスイッチで出力状態(ノーマル， リバース)を選択
No.1 OFF: ノーマル，ON: リバース
瞬時停電30msec
自己診断ウオッチドッグタイマで CPU を監視
異常時はリセット動作で再スタート

設置仕様

電源電圧・100～240V AC 50/60Hz
    許容電圧範囲: 85～264V AC
    消費電力: 約 3.5VA
・24V DC
   許容電圧範囲: 20～28V DC
   消費電力: 約 3.5W
周囲温度-5～55℃
周囲湿度35～85%RH（但し，結露しない事）
質 量80g
取付方式DIN レール取付方式
(製品を DIN レールに設置の際，必ずエンドプレートで固定して下さい。)
外形寸法 W17.5×H75×D85mm

推奨棒端子

絶縁スリーブ付型式断面積
AI0.25-6BU0.2－0.25mm
AI0.34-8TQ0.25－0.34mm
AI0.5-8WH0.34－0.5mm
AI0.75-8GY0.5－0.75mm
AI1-8RD0.75－1.0mm
AI1.5-8BK1.0－1.5mm
AI2.5-8BU1.5－2.5mm
カシメ工具CRIMPFOX ZA3, CRIMPFOX UD6

環境仕様

RoHS 指令対応

回路構成・端子配列

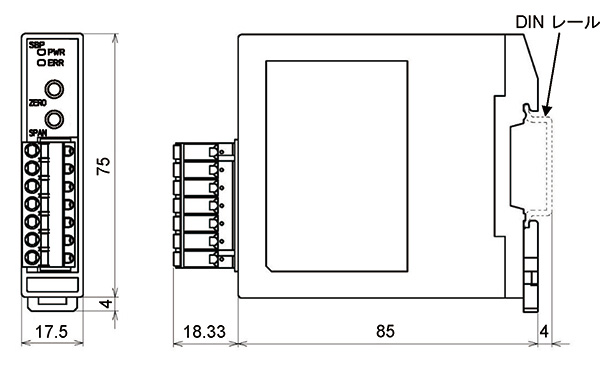

外形寸法図(単位: mm)
